Ланцюги транспортерні ТРД – це один з ключових елементів конвеєрів та елеваторів, які відповідають за передачу тягового зусилля і стабільний рух вантажу. Саме від якості та правильного підбору ТРД-ланцюга залежить, наскільки надійно працюватиме транспортер у сільському господарстві, харчовій, будівельній чи гірничодобувній промисловості.
Сертифіковані ланцюги ТРД виготовляються згідно з вимогами ГОСТ 4267-78 та узгоджених міжнародних стандартів ISO, що визначають геометрію, типи ланок, навантажувальні характеристики і граничні допуски.
ТОВ «АРТІ» спеціалізується на постачанні транспортерних ланцюгів ТРД для різних типів обладнання – від елеваторів та норій до транспортерів у зернозбиральній техніці – і підбирає їх під конкретні умови експлуатації клієнта.

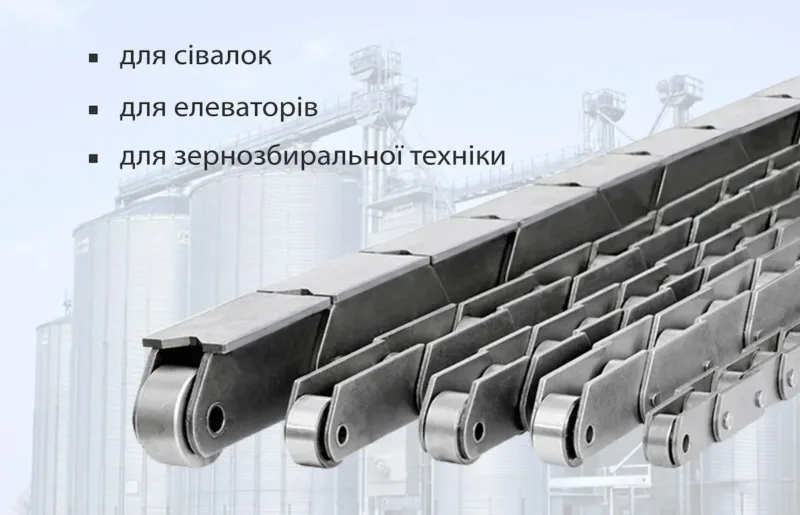

Де застосовуються ланцюги ТРД
Сільськогосподарська техніка
У сільському господарстві транспортерні ланцюги ТРД найчастіше працюють у таких вузлах:
- зернові елеватори і норії в комбайнах та на стаціонарних комплексах;
- транспортери похилої камери зернозбиральної техніки;
- ланцюгові транспортери для подачі зерна, комбікормів, шроту.
У цих вузлах ланцюги працюють у потоці вологого зерна, пилу і сторонніх домішок, при цьому витримують значні тягові й ударні навантаження.
Промисловість та елеваторні комплекси
У промисловості ТРД-ланцюги використовуються в:
- транспортерах сипучих матеріалів у харчовій, деревообробній, будівельній галузях;
- елеваторах зернових терміналів;
- ланцюгових конвеєрах для руди, вугілля, мінеральних добрив.
Завдяки подовженим ланкам і можливості монтувати спецелементи (скребки, ковші, планки) ці ланцюги добре пристосовані до тяжких умов роботи та великих навантажень.
Конструкція і типи ланцюгів ТРД
Роликові довголанкові ланцюги
ТРД – це роликові довголанкові ланцюги, у яких основним елементом є подовжені ланки з роликами. Така конструкція дає дві важливі переваги:
- зменшення маси при збереженні тягової здатності;
- стабільна робота на великих кроках і довгих прольотах між зірочками.
Ролики знижують тертя між ланцюгом і напрямними або зірочками, підвищують ККД приводу і сповільнюють знос як самого ланцюга, так і зірочок.
Спеціальні ланки та атачменти
Особливість транспортерних ланцюгів ТРД – наявність спеціальних пластин та атачментів, до яких кріпляться:
- скребки для ланцюгових транспортерів;
- ковші норій та елеваторів;
- металеві чи полімерні планки і рамки.
Форма та крок розташування цих елементів регламентовані стандартом і залежать від типу застосування. Саме тому при заміні ланцюга так важливо дотримуватися оригінальної геометрії і типу виконання, щоб не змінювати робочу кінематику всього транспортера.
Як правильно підібрати ланцюг ТРД
Основні параметри вибору
Щоб ланцюг ТРД працював надійно та довго, при підборі потрібно враховувати:
- крок ланцюга t – повинен відповідати зірочкам і оригінальній конструкції транспортера;
- діаметр ролика і валика – впливають на контакт із зірочками і ресурс шарнірів;
- ширина між внутрішніми пластинами – визначає, які атачменти та шкребки можна встановити;
- тип і виконання спецелементів – лапки, вуха, кріпильні пластини під ковші, планки, шкребки;
- розрахункове руйнівне навантаження – має покривати робочі навантаження з потрібним запасом.
У сільськогосподарських елеваторах часто застосовуються ланцюги з кроком 38 мм і різними значеннями руйнівного навантаження – від 2300 до 4600 кгс залежно від ширини і типу транспортера.
Типові помилки при підборі
З практики можна виділити кілька помилок, які різко скорочують ресурс ланцюга:
- орієнтація лише на геометричний крок без урахування руйнівного навантаження;
- вибір ланцюга з іншою формою атачментів – призводить до перекосу ковшів чи скребків;
- встановлення нового ланцюга на сильно зношені зірочки – прискорює витягування і знос;
- некоректна довжина гілки – ланцюг або неможливо нормально натягнути, або доводиться змінювати схему регулювання.
Експертний підбір завжди починається з ОЕМ-даних по вузлу або з точних вимірів на демонтованому вузлі.

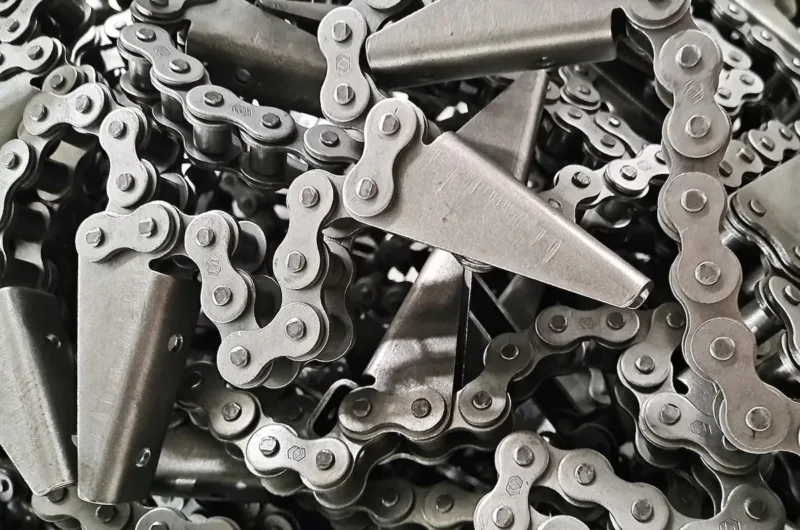

Приклади ланцюгів ТРД в асортименті ТОВ «АРТІ»
Асортимент ТОВ «АРТІ» по ТРД закриває типові задачі для елеваторів, норій та транспортерів, у тому числі з прив’язкою до конкретних типорозмірів та навантажень.
Порівняльна таблиця типових ланцюгів ТРД
Нижче наведено узагальнену порівняльну таблицю поширених типів ланцюгів ТРД, які застосовуються в сільськогосподарських і промислових транспортерах. Конкретні маркування і виконання для вашого обладнання підбираються фахівцями АРТІ індивідуально.
| Назва ланцюга | Крок t, мм | Орієнтовне руйнівне навантаження, кгс | Тип виконання атачментів | Типове застосування |
|---|---|---|---|---|
| ТРД-38-2300 тип 1 | 38 | 2300 | Лапки з одностороннім вухом | Ланцюги норій невеликої продуктивності |
| ТРД-38-3000 тип 2 | 38 | 3000 | Подвійні лапки під скребки | Зернові транспортери, колосові елеватори |
| ТРД-38-4600 тип 2-2 | 38 | 4600 | Посилені лапки, крок 2t | Важкі транспортери в комбайнах та елеваторах |
Такі ланцюги виробляються з якісної конструкційної сталі, з термічною обробкою шарнірних вузлів. У дорожчих виконаннях використовуються оцинковані або нікельовані покриття для підвищеної корозійної стійкості.
ТОВ «АРТІ» при підборі враховує не лише паспортні дані по устаткуванню, а й реальний режим роботи клієнта – тип вантажу, тривалість зміни, сезонність навантажень.
Обслуговування і ресурс ланцюгів ТРД
Регулярний контроль стану
Щоб повністю реалізувати ресурс ланцюга ТРД, важливо:
- періодично контролювати подовження гілки і коректність натягу;
- оглядати ланки на наявність тріщин, деформацій, перекосів;
- перевіряти стан роликів і валиків – люфти і «яйцеподібна» форма говорять про знос;
- стежити за станом зірочок – зношені зуби різко прискорюють витягування ланцюга.
При роботі в запиленому середовищі доцільно організувати періодичне очищення ланцюга від налиплого матеріалу, що знижує додаткові навантаження і знос.
Коли ланцюг потрібно міняти
Ознаки, що ланцюг ТРД відпрацював свій ресурс:
- регулювальні механізми натягу вибрані до упору, а провисання не зникає;
- крок ланцюга помітно виріс у порівнянні з новим – він починає «підкушувати» зірочки;
- з’явилися тріщини на пластинах, в місцях отворів під атачменти;
- ролики проверталися із заїданням або мають видимі дефекти поверхні.
Ігнорування цих ознак часто закінчується аварійним обривом, пошкодженням корпусу транспортера та тривалим простоєм обладнання.
Чому варто замовляти ланцюги ТРД в ТОВ «АРТІ»
Експертний підбір за ОЕМ та умовами роботи
ТОВ «АРТІ» не просто продає «ланцюги за розміром», а підбирає рішення під конкретну модель транспортера чи елеватора з урахуванням:
- оригінальних ОЕМ-даних по вузлу;
- типу вантажу і реальних навантажень;
- наявності агресивного або абразивного середовища;
- вимог до ресурсу і режиму обслуговування.
Це дозволяє обирати оптимальну за ціною і надійністю конфігурацію, а не переплачувати за невиправданий запас або ризикувати зношенням дешевих аналогів.
Комплексні рішення для транспортерів
Окрім власне ланцюгів ТРД, ТОВ «АРТІ» може забезпечити:
- зірочки і напрямні під конкретні типорозміри ланцюгів;
- ремені, підшипники, приводні ланцюги для супутніх приводних вузлів;
- рукави і шланги для подачі палива, мастил, абразиву від європейських брендів, зокрема THOR, що дозволяє комплексно оновити й транспортну, і гідравлічну частину обладнання.
Такий підхід особливо цінний для підприємств, які планують не разовий ремонт, а системну модернізацію транспортерних ліній та элеваторного господарства.
У підсумку правильно підібрані ланцюги транспортерні ТРД від ТОВ «АРТІ» дозволяють підвищити надійність роботи обладнання, зменшити аварійні простої та зробити інвестиції в ремонт дійсно довгостроковими.
